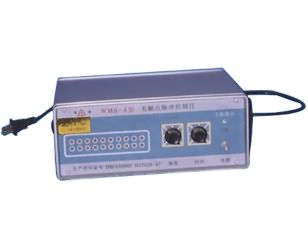

WMK－4型无触点脉冲控制仪在电气性能，工作原理，及使用上与WMK－2型、3型相同外，在电路设计，元器件使用，机箱结构等方面都做了重大改进，输出部分 分别有10、12、14、16、18、20、24、27、30、32、36、40位等，电压分别有24V、36V、110V、AC220V等各种。
WMK－4型无触点脉冲控制仪由直流稳压，脉冲发生器，单稳，数字集成电路，门控，门推动，可控硅输出，数码显示等电路组成。具有外型美观大方，性能稳定，维修方便等特点。
WMK－4型无触点
脉冲控制仪是输出可调的脉冲计数信号和门控信号。计数电路译码和十个门的输出全部由一块MOS数字集成担任。计数输入加有自动清“0”延迟计数，开启电源后，计数从“0”依次输出循环计数。脉冲信号输入到门控电路，去控制门输出的导通时间，同时也控制可控硅的导通时间。220V交流经降压半波整流后，给可控硅和数码管提供脉冲输出和显示电压。可控硅输出的脉冲电流启动电磁阀去控制除尘设备工作。
